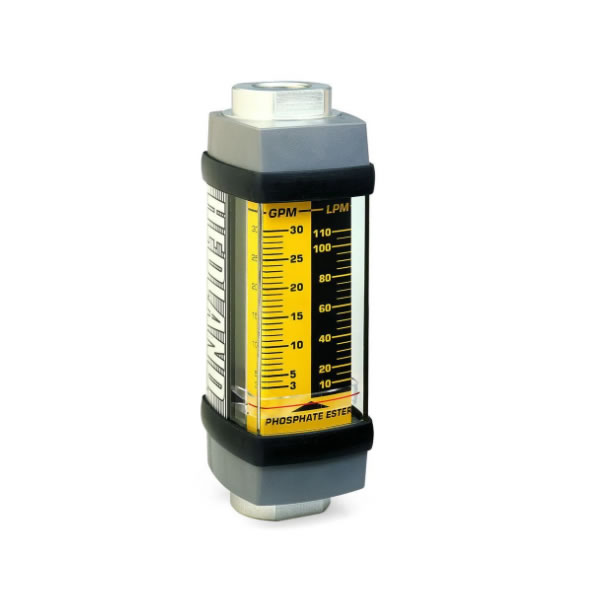

Hedland 磷酸酯流體高壓流量計是一款堅固耐用、成本低廉的可變面積流量計。這些工業級在線儀表設計用于測量磷酸酯流體。儀表采用黃銅、不銹鋼或陽極氧化鋁等高品質金屬機身結構。您可以從 1/4 英寸到 1-1/2 英寸的六種端口尺寸中進行選擇，流量范圍為 0.02 至 150 GPM（0.1 至 560 LPM）。

這些可變面積流量計可用于溫度范圍為 -20 至 240°F 的應用。不銹鋼流量計的最大額定壓力為 6,000 psi/414 bar（3/4" 至 1-1/2" 系列的最大額定壓力為 5,000 psi/345 bar），安全系數為 3:1。鋁和黃銅流量計的最大額定壓力為 3,500 psi/241 bar，安全系數為 3:1。

工作原理

所有 Hedland 可變面積流量計均采用尖銳邊緣環形孔口，該孔口形成于開心活塞和輪廓計量錐之間?；钊ㄟ^校準的保持彈簧保持在輪廓錐底部的“無流量”位置。流過流量計的流量會在活塞孔口上產生壓差，從而使活塞向彈簧方向移動。流量越大，活塞移動得越遠。從外部看，流量指示器與移動的活塞磁耦合。指示器可通過刻度流量刻度進行目視“讀取”。

Hedland 磷酸酯流體高壓流量計的應用：

液壓流體動力系統

磷酸酯液體

特征

直讀

任意位置安裝

360° 可旋轉防護罩/刻度

更易于讀取的線性刻度

無需流量矯直器或特殊管道

對沖擊和振動相對不敏感

良好的粘度穩定性
